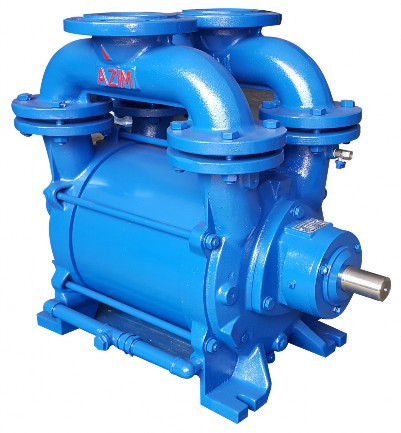

TEK KADEMELİ TİP VAKUM POMPASI
AVT275
Tek Kademeli Tip Pompası eksantrik su bileziği prensibine göre çalışan tek kademeli, tek fanlı olup 15OC deki sıvıyı servis sıvısı olarak kullanabilen, elektrik motoru ile NPU şase üzeri akuple pompalardır.
POMPA TİPİ | AVT 275/220 | AVT 275/260 | AVT 275/300 |
KAPASİTE | 450 m3/h. | 550 m3/h. | 650 m3/h. |
MOTOR GÜCÜ | 15 Kw | 18,5 Kw | 22 Kw |
MOTOR DEVRİ | 1450 D/dk. | 1450 D/dk. | 1450 D/dk. |
VAKUM BASINCI | 735 mmHg. | 735 mmHg. | 735 mmHg. |
GİRİŞ - ÇIKIŞ | DN 100 | DN 100 | DN 100 |
SERVİS SUYU GİRİŞİ | G 3/4” | G 3/4” | G 3/4” |
SALMASTRA | MEKANİK | MEKANİK | MEKANİK |
ŞASE | NPU | NPU | NPU |
PERFORMANS BILGILERİ
POMPA TİPİ | GİRİŞ- ÇIKIŞ mm. | MOTOR | 600 mmHg | 650 mmHg | 680 mmHg | 700 mmHg | 720 mmHg | 730 mmHg | 735 mmHg | SERVİS SIVISI | |
160 Torr | 110 Torr | 80 Torr | 60 Torr | 40 Torr | 30 Torr | 25 Torr | |||||
213 mbar | 146 mbar | 109 mbar | 80 mbar | 53 mbar | 40 mbar | 33 mbar | Lt./dk. | ||||
Kw | D/dk. | m3/h | m3/h | m3/h | m3/h | m3/h | m3/h | m3/h | |||
AVT 275/220 | 100 | 15 | 1450 | 645 | 630 | 615 | 580 | 535 | 450 | 50 | |
AVT 275/260 | 100 | 18,5 | 1450 | 735 | 725 | 713 | 680 | 625 | 550 | 55 | |
AVT 275/300 | 100 | 22 | 1450 | 835 | 828 | 805 | 785 | 715 | 650 | 60 | |
MALZEME BİLGİLERİ
MALZEME BİLGİLERİ | GİRİŞ-ÇIKIŞ AYAKLARI | KADEMELER | GÖVDE ÇEMBERİ | MİL | FAN |
STANDART | GG 25 PİK DÖKÜM | AISI 304 PASLANMAZ ÇELİK | ST 37 ÇELİK | AISI 304 PASLANMAZ ÇELİK | G Cu Sn 9 BRONZ |
PASLANMAZ ÇELİK | AISI 304-AISI 316 PASLANMAZ ÇELİK | AISI 304-AISI 316 PASLANMAZ ÇELİK | AISI 304-AISI 316 PASLANMAZ ÇELİK | AISI 304-AISI 316 PASLANMAZ ÇELİK | AISI 304-AISI 316 PASLANMAZ ÇELİK |
